YX högspänningseffektiva motorer

YX-serien av högspänningshögeffektiva trefasa asynkrona motorer (centrum höjd 315-630) är vårt företag som använder avancerad teknik i inhemska och utländska länder, kombinerar vår företags praktiska erfarenhet av att producera högspänningsmotorer och är en uppgraderad produkt baserad på Y-serien av högspänningsmotorer.

Denna serie av produkter är noggrann, väl tillverkad, med höga kraftindikatorer, litet buller och vibrationer, hög tillförlitlighet, användning av installation, lätt underhåll och andra fördelar.

Den här seriens effektklass, installationsstorlek och elektriska prestanda överensstämmer med GB / T4772.1-2-1999 "Rotationsmotorstorlek och utgångseffektklass", GB755-2008 "Rotationsmotorkvot och prestanda" och uppfyller GB30254-2013 "Högspänningstrefasad asynkron motors energieffektivitetsgränsvärde och energieffektivitetsklasser" nationella sekundära energieffektivitetsstandarder.

Kylningsmetoden för denna serie elektromotorer är IC01 eller IC81W i enlighet med GB / T1993-1993 och IEC60034-5 "Rotationsmotor kylningsmetod", om användaren önskar att andra kylningsmetoder förhandlas separat.

Den grundläggande monteringsmetoden för denna serie är den horisontella foten (IMB3) som överensstämmer med GB / T997-2008 och IEC60034-7 "Typ av roterande motor, typ av installation och klassificering av anslutningslådan (IM-kod)".

De grundläggande data för motorer som omfattas av detta provet är följande:

Platsnummer: 315mm - 630mm;

同步转速： 3000 r / min, 1500 r / min, 1000 r / min, 750 r / min, 600 r / min, 500 r / min;

Nominalspänning: 6kV, 10kV (kan också tillverka andra spänningsmotorer enligt beställningskrav);

Nominell frekvens: 50Hz (även tillverkning av 60Hz-motorer enligt beställningskrav (utom 2-polsmotorer));

Effektområde: 200kW - 5600kW;

Produktserien är främst lämplig för fläktar, vattenpumpar, kompressorer, krossare, spånmaskiner, transportmaskiner och annan liknande mekanisk utrustning inom olje, kemi, kol, kraftverk, metallurgi, transport, textil, läkemedel och livsmedelsbearbetning.

YX högspänningshögeffektiv motor

Elmotoren använder en lådastruktur, och sittplatsen svetsas av stålplåta i lådaforma, lätt i vikt och god stivhet. YX är monterad med skyddsskydd och YXKS är monterad med vattenkylare.

Statorn använder en extern tryckstruktur, statorn rullar med 155 (F) nivå isoleringsmaterial, 10kV-motoren använder tillförlitliga anti-korona åtgärder, rullningsänden har tillförlitlig fixation och bindning, och använder vakuumtryck impregnation lösningsfri färgprocess (VPI) behandling, så motorns isoleringsegenskaper är bra, hög mekanisk styrka, stark fuktbeständighet och lång livslängd.

Rotorn har två strukturer av gjutet aluminium och kopparstång, tillverkad med avancerad pålitlig gjuten aluminium- eller svetsprocess och kontrollerad av dynamisk balans, så att motorn fungerar smidigt och tillförlitligt.

Lager använder rulllager och glidlager i två former, bestämt av motorns effektstorlek och hög och låg rotationshastighet, rulllager har en icke-stoppande oljeenhet.

Den huvudsakliga anslutningslådan är placerad på höger sida av motorn (från axelsträckningen), kan också placeras på vänster sida enligt användarens krav, inre och yttre anslutningslådan har separata jordningskontakter, när effekten ≥ 2000 kW, har motorn en neutral punkt anslutningslåda.

Lägg till en temperaturmätare i viktiga delar som statorsvinkling, lager och andra, för att underlätta långdistansövervakning för att säkerställa säker och tillförlitlig drift av motorn.

Standard för YX högspänningseffektiva motorer

GB 755 Roterande motorer Kvantitet och prestanda (neq IEC60034-1:1993)

GB/T 997 Klassificering av roterande motorkonstruktion, monteringstyp och anslutningslådan (eqv IEC 60034-7:2001)

GB/T 1993 Rotationsmotorkylningsmetod (eqv IEC60034-6:1991)

GB/T 4772.2 Rotationsmotorstorlek och effektklass Del 2: Sittnummer 355-1000 och kantnummer 1180-2360 (idt IEC 60072-2)

GB/T 4942.1 Skyddsnivå för roterande motors övergripande struktur (IP-kod) (idt IEC60034-5)

GB 10068 Mätning, bedömning och gränsvärden för vibrationer för motorer med axelmitthöjd 56 mm eller högre (idt IEC60034-14)

GB 10069.3 Metoder och gränsvärden för mätning av buller från roterande motorer Del 3: Gränsvärden för buller (neq IEC 60034-9)

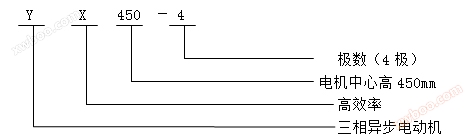

Betydelsen av YX högspänningshögeffektiva motormodeller

Nominalspänning och nominell frekvens

Motorens nominella spänning är 6kV och 10kV, och den nominella frekvensen för strömförsörjningen är 50Hz.

Värmeklassificering och temperaturhöjningsgränser

Isoleringsgraden för motorn är 155 (F) och temperaturhöjningsgränsen är 80K vid bedömning enligt 130 (B).

Lagerkonstruktionsform och temperaturgränser

Lagerstrukturen är indelad i rulllager och glidlager två typer av strukturer, vilken typ av struktur som används, detaljerat se form och installation storlek datablad, glidlagerstruktur normala produkter är tvångsmörjning, kan också göras självsmörjning efter behov. Vid tvångsmörjning av glidlager är lagerlarmvärdet 75 ℃, avbrottsvärdet 80 ℃, rulllager och glidlager smörjer sig själva, är lagerlarmvärdet 90 ℃, avbrottsvärdet 95 ℃.

Skyddsnivå

Motorns skyddsklass kan tillverkas: YX är IP23.

kylningssätt

Motorns kylningsmetod är IC01.

Typer av klimatskydd och användningsmiljöförhållanden

våt varm typ, med klimatskyddade platser (TH); våt varm typ, utan klimatskydd (THW);

torr värme med klimatskydd (TA); torr värme, utan klimatskydd (TAW);

tropisk typ, med klimatskyddade platser (T); tropisk typ, utan klimatskydd (TW);

Lätt korrosionsskydd utomhus (W);

Utomhusskydd mot måttlig korrosion (WF1);

Utomhus korrosionsskydd (WF2);

Mellan korrosionsskydd inomhus (F1);

Inomhusskydd mot korrosion (F2);

Ovanstående skyddstyper är märkta bakom motormodellen, till exempel YX560-4WF1.

Anslutningssätt

Y-formering.

Inledning av kabel

Under normala omständigheter tillhandahåller motoren gummikabel, som kan tillhandahållas enligt användarens behov av stålrörskablade eller armaturkablar.

Arbetssystem

Arbetssystemet är S1 kontinuerligt.

Tolerans för prestandaindikatorer

Effektivitet η: -10% (1-η);

Effektfaktorn cosφ: - (1-cosφ)/6;

Minsta absoluta värde 0,02

Maximalt absolut värde 0,07

Omvändningsström: + 20% av strömens garanterade värde;

vridmoment: -15% av det garanterade vridmomentvärdet;

Minsta vridmoment: -15% av det garanterade vridmomentvärdet;

Maximalt vridmoment: -10% av det garanterade vridmomentvärdet.

Driftsförhållanden på plats

Höjden är inte större än 1000 m.

Lufttemperaturen i omgivningen överstiger inte 40 grader Celsius.

Miljölufttemperaturen är inte lägre än -15 ° C, miljötemperaturen med glidlager eller tom vattenkylningsmotor bör inte vara lägre än 0 ° C.

Toleransvärden för spänning och frekvens:

En motor kan drivas kontinuerligt inom ±5% av den nominella spänningen och inom ±2% av den nominella frekvensen och uppnå sin grundläggande funktion, men dess prestanda kan skilja sig från den nominella spänningen och frekvensen, och temperaturökningen kan vara högre än den nominella spänningen och frekvensen.

Motorn kan köras inom ±10% av den nominella spänningen och frekvensen är inom + 3% ~ -5% av det nominella värdet och uppnår sin grundläggande funktion, men dess prestanda kan skilja sig från den nominella spänningen och frekvensen, och temperaturökningen kan vara högre än den nominella spänningen och frekvensen.

Resterande elektriska driftsförhållanden för motorn enligt GB755.

Startkrav

När drivs av maskiner som pumpar och fläktar, måste användarens elnät uppfyllas vid start och säkerställa att motorns spänning under startprocessen inte är lägre än 85% av den nominella spänningen.

Under ovanstående förhållanden är motorn tillåten att starta två gånger i rad under faktiskt kallt tillstånd eller en gång under motorns varma tillstånd, motorn ska naturligtvis stanna mellan två startar och ytterligare omstart av motorn ska ske efter 1 timme av nedläggning.

Lastförbindning

Vanligtvis är motorn elastiskt kopplad till den drivna belastningen.

Mätning och skydd

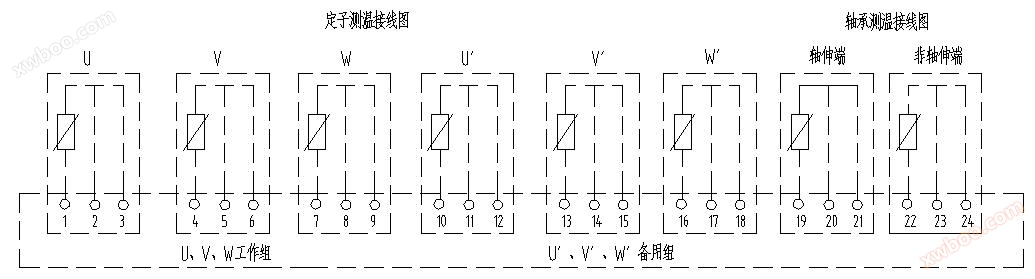

1, motor med lager temperaturmätning, stator temperaturmätning och andra mätenheter, temperaturmätningskomponenten är platina termisk motstånd Pt100, utgångssignalen är motståndssignal, stator, lager temperaturmätning ledningsdiagram se figur 2.

Figur 2 Statorlagers temperaturmätningsdiagram

2, den elektriska motoren är installerad med anti-kondensation rymdvärmare, strömspänningen är växelström 220V, värmarens ledningsdiagram se figur 3.

Figur 3 Kabeldiagram för värmare

3, när motorens effekt ≥ 2000 kW, för att underlätta användarens differentiella skydd, har motoren en neutral punktlåda.
