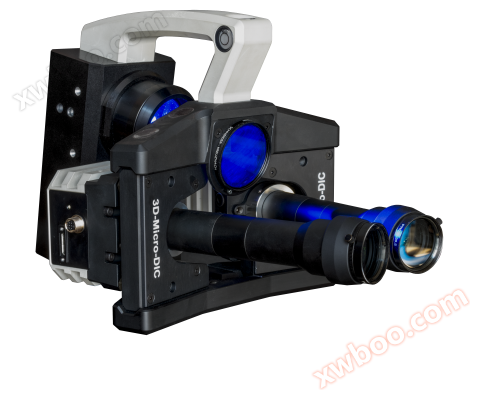

VIC-3D-Micro-DIC-systemet tillhandahåller högupplösta hela fältets spännings-, deformations- och trötthetsmätningar samt 3D-videosträckningsmätningar för små synfält. Systemet är baserat på VICTMLösningarna i serien (Vic-Snap, Vic-3D och Vic-Gauge) är3D-mikro-DICHårdvara och Vic^TMProgramvaran kombinerar praktisk avancerad utrustning för snabb och tillförlitlig drift i små materialtester och strukturella analyser.

VIC-3D-Micro-DIC-systemet används för fullfältsmätningar av belastning, deformation och trötthet på litet synfält med hög upplösning (5Mpx) eller som 3D-videoförlängare (upp till 500Hz). Mätprincipen är digital bildkorrelation baserad på den världsomspännande VICTMprogramvara (VicSnap, Vic-3D och Vic-Gauge). Den3D-mikro-DICsensormaskinvara och Vic-programvara smältas samman till en praktisk avancerad enhet för snabb och tillförlitlig drift vid materialprovning och strukturanalys.

Fördelar och egenskaper med 3D-Micro-DIC-systemet:

• Kompakt och styv design för snabb inställning och enkel hantering
• Systemet är förinställt med fast synfält och fasta kalibreringsparametrar
• Speciellt utformad för små och mikro-synfältsmätningar (FOV)
• Pålitligt och snabbt USB 3.0-gränssnitt för stationär eller bärbar dator
• Nyckelfärdig lösning, inklusive Vic-Snap och Vic-Gauge 3
• Robust och pålitlig efterbehandling med Vic-3D
• Kompakt och styv design, snabb installation och enkel hantering
• Förjusterat, fast synfält och stabil kalibrering
• Speciellt utformad för litet och mycket litet synfält (FOV)
• Pålitligt och snabbt USB 3.0-gränssnitt för stationära eller bärbara datorer
• Nyckelfärdig lösning inklusive Vic-Snap och Vic-Gauge 3
• DRobust och pålitlig efterbehandling med Vic-3D

Tekniska höjdpunkter för 3D-Micro-DIC

• 3D-fullfältsbilder (5Mpx @ 75Hz bildfrekvens) kan registreras kontinuerligt på SSD-lagring, ett enda experiment kan registrera kapacitet som SSD-lagringsmarginal
• Högre bildfrekvens genom att minska bildsensorupplösningen
  (t.ex. [Pixel @ Hz]: 1600 × 1200 @ 133; 1920×1080 @ 148; 1280×720 @ 217; 800×600 @ 258; 640×480 @ 315; 320×240 @ 576）
• Motsvarande videosträckningsmätare och realtidsfeedback
• Stressbullernivå ±0,001% (±10μ) för bättre bullernivåer i genomsnitt över tid
• Beroende på FOV-området kan deformationskänsligheten uppnåsNanoskala (1/100 pixlar)
• 3D fullfält ( 5Mpx@75Hz bildfrekvens) kontinuerlig inspelning på SSD
• Högre bildhastigheter vid minskad upplösning
  (t ex. [ Pixel@Hz ]: 1600× 1200@133 ; 1920× 1080@148 ; 1280× 720@217 ; 800× 600@258 ; 640× 480@315 ; 320× 240@576 ).
• lämplig för Video-Extensometer funktioner och realtidsfeedback kontroll
• Strain bullernivå på ±0,001% (±10µstrain) och bättre i tidsgenomsnitt
• Deformationskänslighet i nm-området (1/100 pixlar) beroende på FOV

Tillgängliga mätvolymversioner [mm]

Hög höjd	bredd	djup djup
4.2	3.5	0.16
5.6	4.7	0.23
8.4	7.0	0.40
11.3	9.4	0.63
16.9	14.1	1.27
25.4	21.2	2.50

Datainsamlingsenheter (DAQ) för 3D-Micro-DIC

- Bildsynkroniserad analog datainspelning (8x differentiellläge, 16 bitar, ±10V)

- 2 x analoga utgångskanaler för återkopplingskontroll (16 bitar, ±10V)

- Kamera utlösning och (valfri) fassynkronisering för periodiska signaler

- Fullt integrerad och stödd av alla VICTMprogramvarumoduler
