Produktegenskaper



Ren sinusvåg utgång Ren sinusvåg utgång, kan anpassas till de flesta elektriska apparater, hög omvandlingseffektivitet, litet buller	Arbetsfrekvens Ringtransformator Låg strömförbrukning, hög effektivitet,starkLastförmåga och stötförmåga, bra stabilitet	Utmärkt prestanda PD-omvandlaren undviker tråkig design av elektroniska kretsar, tydlig strukturell layout, lätt underhåll och hållbar

3 Arbetssätt Elektricitet prioriteras, batterier prioriteras, energibesparande läge	LCD + LED-skärm i realtid LCD / LCD + LED-skärm, stöd för RS232-kommunikationsgränssnitt, realtidsvisning och fjärrövervakning av maskinens arbetstillstånd	Flera skyddsfunktioner Batterialarmskydd, överbelastningsskydd, temperaturskydd

Produktparametrar

Tekniska specifikationer
Modell PD-T		35112	50112	10224	10212	15212/24	20224/48	30224/48
Nominell effekt		350W	500W	1000W	1000W	1500W	2000W	3000W
Standard batterispänning		12VDC	12VDC	24VDC	12VDC	12/24VDC	24/48VDC	24/48VDC
Maskinstorlek (L * W * Hmm)		310240115			360210380
Förpackningsstorlek (L * W * Hmm)		370320200			420280445
Nettovikt (kg)		5	6	8	13	14	16	20
Bruttovikt (kg)		6	7	9	14	15	17	21
Allmänna parametrar
Ingång	DC-ingångsspänningsområde	10,5VDC-15VDC (enkel batterispänning)
	Ingangsspänningsområde	73~138VAC/145~275VAC			85~138VAC/170~275VAC
	Ingångsfrekvensområdet	45HZ-65HZ
Utgång	Inverterad utgångseffektivitet	≥85%
	Omvänd utgångsspänning	110VAC±2% / 220VAC±2%
	Omvänd utgångsfrekvens	50/60HZ±1%
	Invertera utgångsvågform	Ren sinusvåga
	Utgångsspänningsområde	110VAC±10% / 220VAC±10%
	Utgångsfrekvensområde	Automatisk spårning
Inbyggd sol Energikontroller	Laddningsläge	PWM
	Laddningsström	10A,20A,30A,			10A,20A,30A,40A,50A,60A
	Fotovoltaisk ingångsspänningsområde	12V system: 15V-44V; 24V system: 30V-44V; 48V system: 60V-88V
	Maximal fotovoltaisk ingångsspänning (vid 25°C)	12V / 24V System: 50V; 48V System: 100V
	Maximal fotovoltaisk ingångseffekt	12V system: 140W, 280W, 420W, 560W, 700W, 840W; 24V system: 280W, 560W, 840W, 1120W, 1400W, 1680W; 48V System: 560W, 1120W, 1680W, 2240W, 2800W, 3360W
Skydd	Alarm för batteriet	10,5 VDC (batterispänning)
	Batteri underspänningsskydd	10VDC (batterispänning)
	Batteri överspänningsskydd	17V ± 0,5V (batterispänning för en enda sektion)
	Alarm för överspänning	15VDC-16VDC (batterispänning)
	Skydd mot överbelastning	Över 110% nominell effekt
	Temperaturskydd	≥85 ℃ larm, ≥90 ℃ stäng av hela maskinen
Konverteringstid		≤4ms
Typ av batteri		Val enligt kundens önskemål
Panelvisning		LCD
Värmekylning		Smart fläktskontroll
Stads laddningsström		högst 15A
Arbetsläge (fritt valbart)		1 konventionellt läge (kommunal el prioriterat, kommunal el laddning, reservströmförsörjning UPS)
		2 energibesparande läge (lasteffekt ≤10% av maskinen, ≥11% -100% på. Strömbesparing: uppnå obevaktade tillstånd)
		3 omvänd prioritet (vid laddning: batterispänning ≥13V omvänd; När omvänd: batteriet spänning ≤10.5V in i kommunal elektricitet tillstånd, full rationell användning av solenergi)
Kommunikation		RS232 (valfritt)
miljö	Temperatur	-10℃~40℃
	Relativ fuktighet	0% ~ 95%, ingen kondensation
Obs: Kontakta försäljningskonsulten för de senaste specifikationerna

Visa detaljer

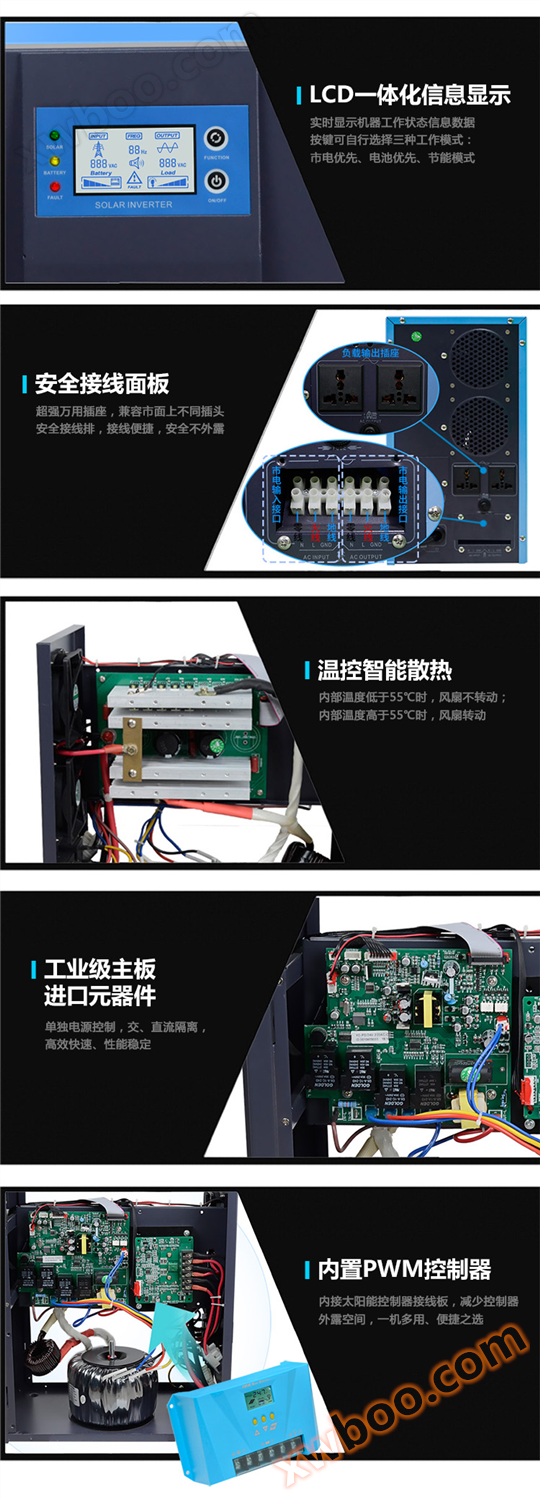

欣顿电源PD-T逆控一体机细节介绍
Detaljerad diagram för omvänd styrning

Systemanslutningsdiagram

欣顿PD-T控制逆变一体机应用图

PD omvandlare
