I. Översikt
Metallrör flytande flödesmätare, det har liten volym, stort detektionsområde, lätt att använda och andra egenskaper, kan användas för att mäta flödet av vätska, gas och ånga. Kalibrer från DN15 till DN200, precisionsnivå 1,5, särskilt lämplig för mätning av medium flöde med låga flödeshastigheter och flödesmätning av höga temperaturer, högt tryck, ogenomsiktiga och korrosiva medier.
II. Mätprincipen
Detektionsdelen för flödesmätare för metallrör består av ett vertikalt koniskt rör som expanderar nedifrån upp och en flottor som kan röras fritt upp och ner längs den koniska röraxeln. Den mätta vätskan från botten upp genom koniska rör och flytare bildas av en ring, flytare på, nedre änden genererar differentialtrycket bildar flytare stigande kraft, när flytare utsätts för en stigande kraft större än nedsänkt i vätskan flytare vikt, flytare stiger, ring område ökar därmed, flödeshastigheten omedelbart minskar vid gapet, flytare på nedre änden differentialtrycket minskar, effekten på flytare stigande kraft minskar också tills stigande kraft är lika med nedsänkt i vätskan flytare vikt, flytare är stabil på en viss höjd. Flottaren har en korrelation mellan höjden och flödet som passerar i konisröret. DWLZ-serien av intelligenta metallrörflödesmätare är en variabel flödesmätare som tillverkas med patenterad teknik och är en variabel flödesmätare som vanligtvis används i industriell automatisering.
3. Strukturella egenskaper
● Lämplig för flödesmätning av små rördiameter och medium med låg flödeshastighet
• Flödesmätning för medium med lågt antal Renault
• Lägre tryckförlust
● Enkel struktur, pålitlig arbete, litet underhåll och lång livslängd
• Lägre krav på uppströms direkta segment
Bredare skalförhållande 10:1
● Enaxlig känslig indikation
● Kontaktfri kopplad driftstruktur säkerställer stabil förskjutningsöverföring

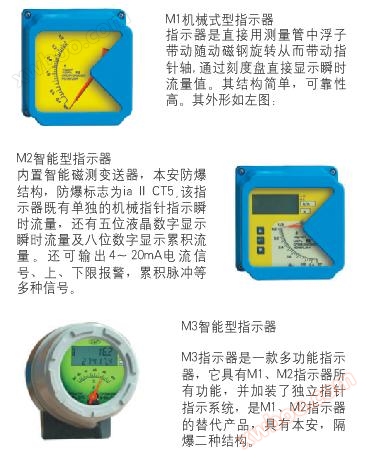

● Intelligent KVD-omvandlare har båda typer av lokal visning och intelligent långdistans. Med funktionen att visa omedelbart flöde och kumulativt flöde på nätet med dubbla rader av flytande kristaller; parametrar kan ställas in; Återställning med dataavkoppling

Tekniska parametrar
Mätsområde: Vatten (20 ℃) 1-200 000 l / h Luft (20 ℃, 0,1013 MPa) 0,03-4000 m3 / h
• Förhållande: 10:1
Noggrannhet: 1,5 nivå
Tryckklass: 1.6Mpa, 4.0Mpa, 16Mpa, 25Mpa
Tryckförlust: 7KPa till 70KPa
Medietemperatur: Standard typ (E): -80 ℃ ~ 200 ℃;
PTFE: 0 ° C till 85 ° C;
hög temperaturTyp: -80 ℃ ~ 300 ℃
Tillåtet medieviskositetsområde: mindre än detta övre gränsvärde, flödesmätning påverkas inte av viskositet
DN15: η<5mPa.s (KV15.1-KV15.3)
DN20: η<30mPa.s (KV15.4-KV15.8)
DN25: η<250mPa.s
DN50-DN150: η<300mPa. s
Omgivningstemperatur: indikator med flytande kristall: -30 ℃ ~ 65 ℃;
Indikation på plats: -40 ℃ ~ 80 ℃
Anslutningsform: flänsanslutning HG20594, HG20595
Kabelanslutning: M20X1.5
● Strömförsörjning: Standard typ: 24VDC, 2 trådar 4-20mA
Växelström: 85-265VAC 50Hz
Batterityp: 3.6V@7.5AH Litiumbatteri, mer än tre års livslängd
Utgångssignal: 4-20mA
Alarmutgång: översta eller nedre gräns för omedelbar trafiklarm
● Öppna kretsutgång för samlingselektroder: maximal 100mA@30VDC Motstånd 100 euro
● Reläutgång: kontaktkapacitet: 1A@30VDC eller 0.25A@250VAC eller 0.5A@125VAC
● pulsutgång: kumulativ pulsutgång med ett minsta intervall på 50 millisekunder (larm och puls kan endast väljas)
LCD-skärm: Omedelbar flödesvisning: 0 ~ 50000, kumulativ flödesvisning: 0 ~ 999999
Skyddsklass: IP65
Explosionsskydd: Exia II CT5 Explosionsskydd: Exd II Bt6
Intelligent fjärrförsändning med flerparametrisk kalibrering, dataåterställning, säkerhetskopiering och strömavbrottsskydd

Standardmätare för storlek och vikt

V. Val av produkter

• DWLZ metallrörflödesmätare.pdf
