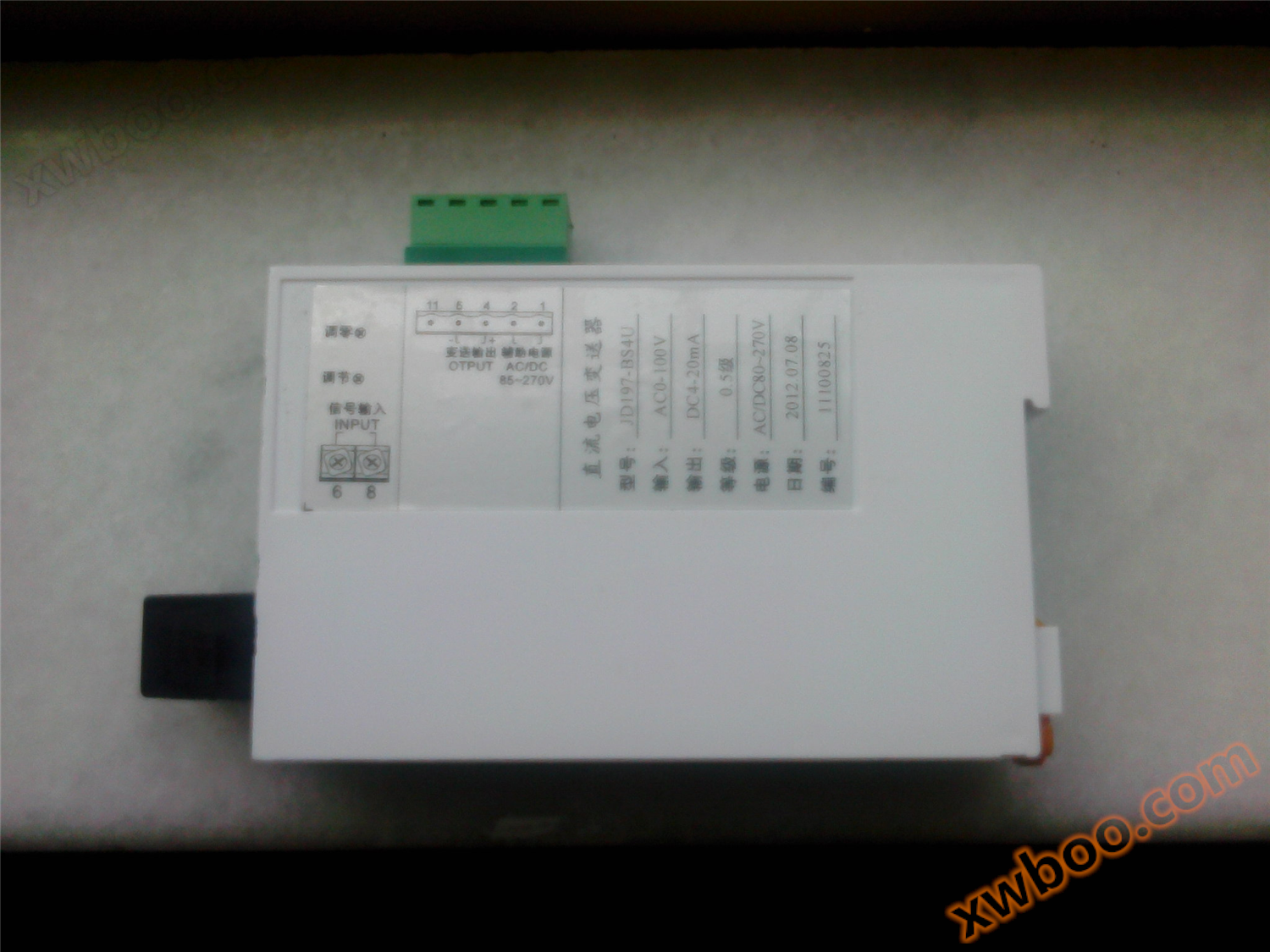

Ett,SamströmsspänningssändareFunktioner
Kan mäta växelströmsspänningssignalen och isolera den analoga signalen. Produkten uppfyller nationella standarden GB / 1380-1998.
II. Teknisk prestanda
Ingång: AC0-100V
Utgång: DC4-20mA
Lastmotstånd: Strömutgång: RL≤600Ω, utgångsspänning: ≥3kΩ
Arbetsströmförsörjning: AC DC220V DC24V DC12V etc eller användarens val
Svartid: ≤400ms Strömförbrukning: 3W
Ytterligare storlek ÖVERALL enhet: mm

Installationssätt: Kan installeras fast på 35mm standard DIN-spår.
5, DC spänningssändare skola noll
1, signalingången är noll, justera nollpotentionern på frontpanelen, så att utgångssignalen är låg skala (t.ex. 0V eller 0mA eller 4mA)
2. fullständig nivå:
När signalingången läggs till standardsignalen justeras SPaN-potentiatoren på frontpanelen så att utgångssignalen är full skala (t.ex. 5V eller 10V eller 20mA)
VI. Observera
Sändaren måste förvärmas i 30 minuter för att kunna göra noggranna mätningar.
2, signalingång, överföring av utgång, hjälpströmförsörjningen måste vara korrekt.
För att kontrollera instrumentet, bör kontrolleringsinstrumentet vara bättre än 0,1 nivå för att säkerställa korrektheten.
4, märkt noll och spain vid potentioner som används för kalibrering av sändaren. Ingen standardiserade instrument och icke-yrkesverksamma bör inte göra justeringar.
7. anslutningsmetod och modellnamn
1, växelströmsspänningssändare: 0,5 nivå
2, ledningsdiagram
